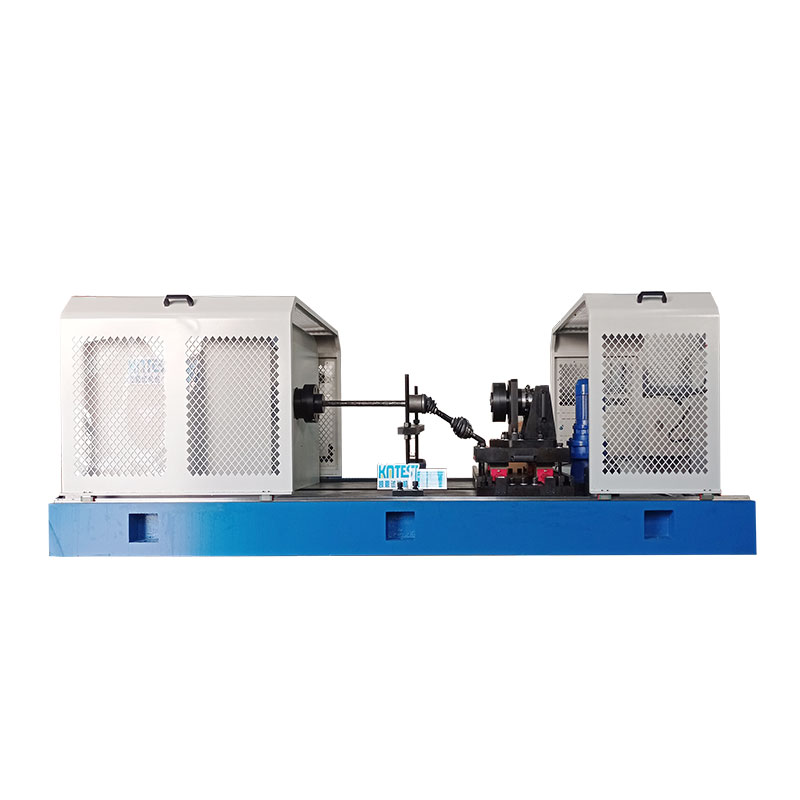

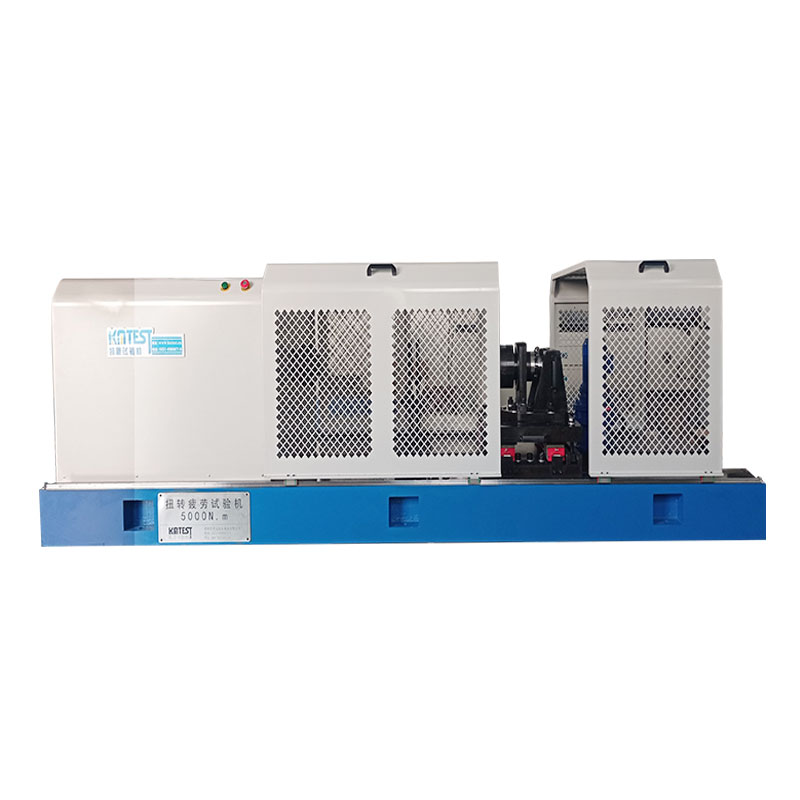

传动轴扭转试验机是专为评估汽车传动轴、半轴、万向传动轴等传动部件在扭转载荷下的力学性能和扭转疲劳寿命而设计的精密试验设备。本设备主要用于评定传动轴在静态和动态扭矩下的扭转强度、扭转刚度、屈服扭矩、最大扭矩和疲劳寿命，确保传动轴在实际使用中的可靠性和安全性。
| 标准 序号 | 标准名称 | 主要内容 |
|---|---|---|
| QC/T 523 | 汽车传动轴总成台架试验方法 | 传动轴总成扭转疲劳试验方法 |
| QC/T 29082 | 汽车传动轴总成技术条件 | 传动轴总成技术要求与试验要求 |
| GB/T 12443 | 金属材料 — 扭矩控制疲劳试验方法 | 金属材料扭转疲劳试验方法 |
| ISO 1352 | 金属材料 — 扭转应力疲劳试验 | 金属材料扭转应力疲劳试验 |
| SAE J328 | 传动轴 - 试验规程 | 传动轴试验规程（SAE 标准） |
| ASTM E2207 | 应变控制轴向-扭转疲劳试验标准规程 | 应变控制轴向-扭转疲劳试验 |
| 参数 | 典型范围 | 说明 |
|---|---|---|
| 最大 扭矩 | ±500 N·m ~ ±50000 N·m | 乘用车半轴约 2000N·m，卡车传动轴最高 20000N·m |
| 扭矩 精度 | 0.5级 / 1级 | 示值精度等级 |
| 扭矩 分辨率 | 0.1 N·m ~ 1 N·m | 取决于传感器量程 |
| 扭转角测量范围 | 0° ~ ±99999°（无限制连续） | 多圈测量，最多可达数百圈 |
| 扭转 角度 分辨率 | 0.01° / 0.001° | 高精度测量 |
| 试验频率（疲劳） | 0.01 Hz ~ 20 Hz | 动态疲劳试验频率 |
| 试验波形 | 正弦、三角、方波、锯齿 | 用于疲劳试验 |
| 控制 方式 | 扭矩控制/角度控制 | 闭环控制 |
| 电源 | 380V, 50Hz | 工业电源 |
| 设备重量 | 约 1000 ~ 5000 kg | 视型号配置而定 |
| 应用领域 | 说明 |
|---|---|
| 汽车制造 | 乘用车、卡车、客车、越野车传动轴和半轴试验 |
| 零部件供应商 | 传动轴生产企业的出厂检验和型式试验 |
| 新能源汽车 | 电驱动桥半轴及传动轴试验 |
| 工程机械 | 装载机、挖掘机等传动轴试验 |
| 轨道交通 | 高铁、地铁车辆传动轴试验 |
| 军工行业 | 军用车辆、特种车辆传动轴试验 |
| 检测机构 | 第三方检测、质量监督检验 |
