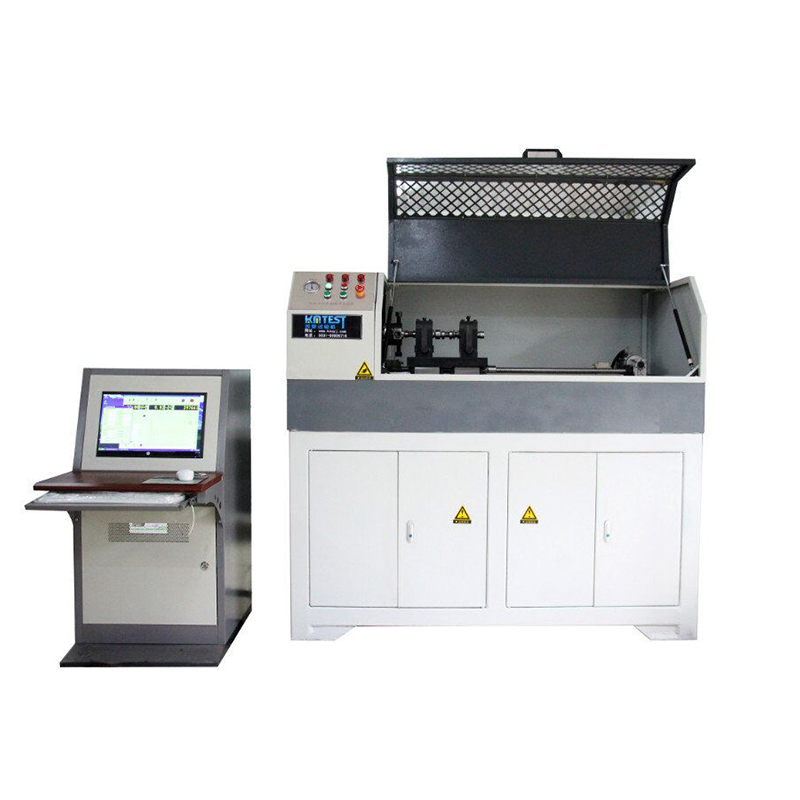

花键轴扭矩试验设备是专为评估各类花键轴（矩形花键轴、渐开线花键轴、三角形花键轴等）的扭矩性能和扭转力学特性而设计的精密试验设备。本设备主要用于测定静态和动态扭矩下的扭转强度、扭转刚度、屈服扭矩、最大扭矩和扭转疲劳寿命等关键性能参数，确保花键轴在传动系统中的可靠性和安全性。
| 试验类型 | 说明 |
|---|---|
| 静态扭矩试验 | 测定花键轴在单向扭转载荷下的扭矩-扭转角曲线、屈服扭矩、最大扭矩、断裂扭矩和扭转刚度 |
| 扭转疲劳试验 | 施加周期性交变扭矩，测定花键轴的疲劳寿命和疲劳强度 |
| 静态扭矩强度试验 | 测定花键轴在极限扭矩下的承载能力 |
| 扭转刚度试验 | 测定花键轴在扭矩下的扭转变形 |
| 破坏性试验 | 测定花键轴的最大失效扭矩和失效模式（齿面压溃、扭转断裂等） |
| 花键配合间隙试验 | 测定花键副在正向和反向加载时的扭转间隙 |
| 参数 | 典型范围 | 说明 |
|---|---|---|
| 最大 扭矩 | ±100 N·m ~ ±50000 N·m | 乘用车半轴花签约 2000N·m，卡车传动轴花键最高 20000N·m |
| 扭矩 精度 | 0.5级 / 1级 | 示值精度等级 |
| 扭矩 分辨率 | 0.01 N·m ~ 1 N·m | 取决于传感器量程 |
| 扭转角测量范围 | 0° ~ ±99999°（无限制连续） | 多圈测量，最多可达数百圈 |
| 扭转 角度 分辨率 | 0.01° / 0.001° | 高精度测量 |
| 试验频率（疲劳） | 0.01 Hz ~ 20 Hz | 动态疲劳试验频率 |
| 试验波形 | 正弦、三角、方波、锯齿 | 用于疲劳试验 |
| 控制 方式 | 扭矩控制/角度控制 | 闭环控制 |
| 电源 | 380V, 50Hz | 工业电源 |
| 设备重量 | 约 500 ~ 5000 kg | 视型号配置而定 |
| 应用领域 | 说明 |
|---|---|
| 汽车制造 | 乘用车半轴花键、变速箱花键轴、传动轴花键试验 |
| 新能源汽车 | 电驱动桥半轴花键、减速器花键轴试验 |
| 工程机械 | 装载机、挖掘机、推土机传动花键轴试验 |
| 农业机械 | 拖拉机传动花键轴、PTO 花键轴试验 |
| 军工行业 | 军用车辆、特种车辆花键轴试验 |
| 航空航天 | 航空发动机附件传动花键轴试验 |
| 检测机构 | 第三方检测、质量监督检验 |
| 花键轴生产企业 | 出厂检验、型式试验、研发验证 |
